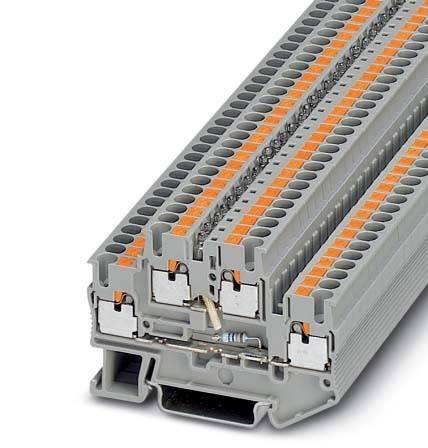

Phoenix Contact Durchgangsreihenklemme PTTB 2,5-LA 230

Überblick

Doppelstockklemme, Die Betriebsspannung wird durch die Leuchtanzeige-Variante bestimmt. Kenndaten LA 110 ... 250 V AC/DC, 0,1 mA ... 0,5 mA., Nennspannung: 500 V, Nennstrom: 20 A, 1. und 2. Etage, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau

Beschreibung

• hersteller: Phoenix Contact
• bezeichnung: Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr
• typ: PTTB 2,5-LA 230
• anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,14..4 mm²
• anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,14..2,5 mm²
• anschließbarer leiterquerschnitt eindrähtig: 0,14..4 mm²
• anschließbarer leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²
• bemessungsstrom in: 20 A
• bemessungsspannung: 500 V
• ausführung elektrischer anschluss 1: sonstige
• ausführung elektrischer anschluss 2: sonstige
• anzahl der etagen: 2
• anzahl der klemmstellen je etage: 4
• montageart: Hutschiene TH35
• werkstoff des isolierkörpers: sonstige
• betriebstemperatur: -60..105 °C
• brennbarkeitsklasse des isolierstoffs nach ul 94: V0
• breite: 5,15 mm
• höhe: 68,18 mm
• tiefe: 45,85 mm
• explosionsgeprüfte ausführung "ex e": nein
• abschlussplatte erforderlich: ja
• farbe: grau
• etagen intern gebrückt: nein
